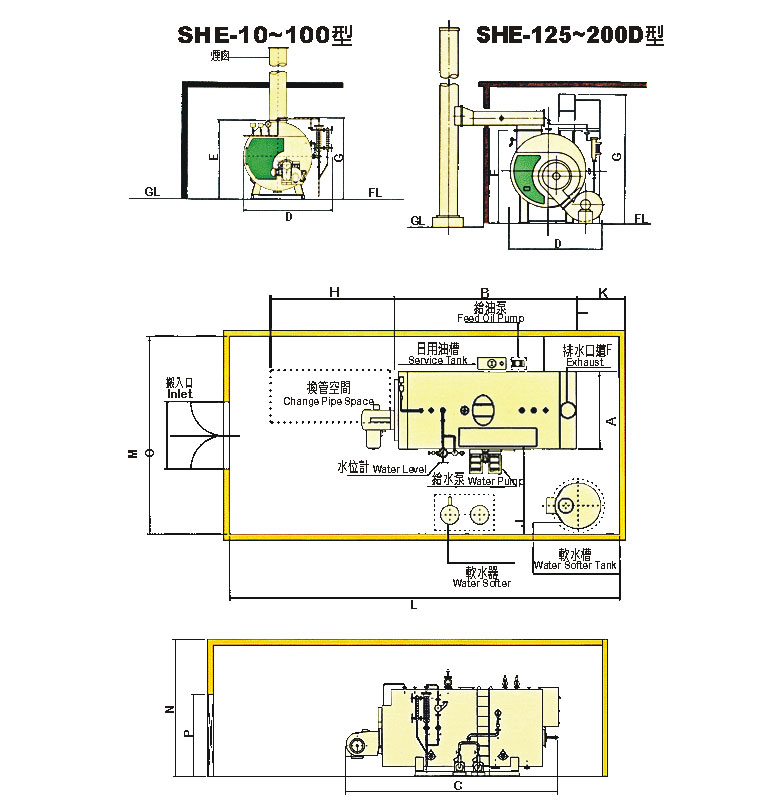

型式 | 10D | 15D | 20D | 25D | 30D | 35D | 40D | 45D | 50D | 60D | 70D | 80D | 90D | 100D | 125D | 150D | 200D | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
鍋爐 單位 |
A | 徑 | 1510 | 1630 | 1730 | 1830 | 1910 | 2010 | 2130 | 2150 | 2200 | 2270 | 2450 | 2530 | 2550 | 2590 | 2770 | 2860 | 3350 |
B | 本體長度 | 3080 | 3490 | 3775 | 3980 | 4645 | 4850 | 5040 | 4320 | 5580 | 5795 | 6310 | 6500 | 6850 | 7530 | 8500 | 9315 | 10235 | |
C | 裝備長度 | 4000 | 4500 | 5020 | 5420 | 5820 | 6020 | 6220 | 6680 | 7030 | 7410 | 7950 | 8360 | 8840 | 9320 | 10240 | 12600 | 13440 | |
D | 裝備寬度 | 1860 | 1980 | 2080 | 2180 | 2260 | 2360 | 2480 | 2500 | 2550 | 2620 | 2850 | 2930 | 2950 | 2990 | 3170 | 3300 | 3800 | |
E | 廢氣出口高度 | 1885 | 2000 | 2150 | 2200 | 2290 | 2300 | 2315 | 2380 | 2440 | 2580 | 2580 | 2880 | 2950 | 3030 | 3180 | 3300 | 3960 | |
F | 煙道口徑 | 285 | 320 | 380 | 380 | 420 | 420 | 480 | 480 | 520 | 580 | 650 | 760 | 850 | 920 | 970 | 1050 | 1200 | |
G | 裝備高度 | 2380 | 2480 | 2630 | 2750 | 2840 | 2850 | 2865 | 2930 | 2990 | 3130 | 3400 | 3400 | 3500 | 3580 | 3780 | 3900 | 4560 | |
H | 換管空間 | 1500 | 1700 | 1800 | 1900 | 2300 | 2400 | 2500 | 2650 | 2700 | 2850 | 3100 | 3200 | 3400 | 3700 | 4200 | 4500 | 5500 | |
鍋爐室 | I | 1050 | 1050 | 1050 | 1150 | 1150 | 1250 | 1250 | 1250 | 1250 | 1350 | 1350 | 1350 | 1350 | 1450 | 1450 | 1550 | 1550 | |
J | 2060 | 2090 | 2430 | 2430 | 2450 | 2450 | 2860 | 2860 | 2860 | 3270 | 3270 | 3600 | 3800 | 3800 | 3800 | 4000 | 4000 | ||
K | 700 | 700 | 700 | 700 | 700 | 700 | 700 | 850 | 850 | 850 | 850 | 1000 | 1000 | 1200 | 1200 | 1500 | 1800 | ||
L | 全長 | 5400 | 6000 | 6300 | 6700 | 7800 | 8100 | 8400 | 9000 | 9400 | 9600 | 10500 | 10900 | 11500 | 12700 | 14300 | 15800 | 18000 | |
M | 全寬 | 4470 | 4620 | 5060 | 5260 | 5360 | 5560 | 6090 | 6110 | 6160 | 6740 | 6920 | 7330 | 7550 | 7690 | 7870 | 8260 | 8750 | |
N | 全高 (樑下高度) |
3400 | 3500 | 3700 | 3800 | 3900 | 3900 | 3900 | 4000 | 4000 | 4200 | 4400 | 4500 | 4500 | 4600 | 4800 | 4900 | 5600 | |
O | 鍋爐搬 入口寬 |
2000 | 2000 | 2100 | 2300 | 2400 | 2500 | 2600 | 2700 | 2700 | 2800 | 3000 | 3200 | 3200 | 3200 | 3400 | 3500 | 4000 | |
P | 鍋爐搬 入口高 |
2780 | 2880 | 3030 | 3150 | 3240 | 3250 | 3265 | 3330 | 3390 | 3530 | 3800 | 3830 | 3900 | 3980 | 4180 | 4300 | 4960 |
