型號 | Modle: SC | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 |
額定 發熱量 |
x10,000kcal/hr | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 |
x10,000B.T.U. | 40 | 80 | 120 | 160 | 240 | 320 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 | |
設計壓力 | 7kg/cm²(101 psi) | |||||||||||||
最高使用溫度 | 320°C/608°F(350°C on request) | |||||||||||||
燃燒機 | 使用燃料 | 瓦斯、柴油、重油(Gas, Disel, Heavy oil) | ||||||||||||
燃料消耗量 | 13 | 25 | 37 | 49 | 73 | 97 | 122 | 152 | 182 | 212 | 243 | 303 | 364 | |
熱媒 循環泵 |
流量 | 10 | 16 | 24 | 32 | 48 | 64 | 80 | 100 | 120 | 140 | 160 | 200 | 240 |
*3 電動機容量 | 3.7 | 5.5 | 5.5 | 7.5 | 11 | 11(15) | 15(18.5) | 22 | 22(30) | 30(37) | 37(45) | 45(55) | 45(55) | |
熱媒充填泵 | 手動式 | 0.75 | 1.5 | |||||||||||

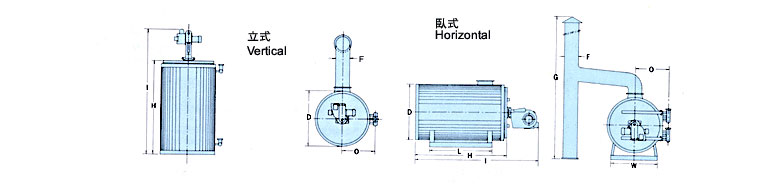

機體尺寸 | D | 1300 | 1300 | 1410 | 1520 | 1620 | 1720 | 1770 | 1820 | 2020 | 2120 | 2130 | 2320 | 2410 |
*2 H | 1650 | 1790 | 1930 | 2100 | 2350 | 2550 | 29900 | 3250 | 3450 | 3640 | 3920 | 4830 | 5600 | |
I | 2995 | 2435 | 2575 | 2826 | 3070 | 3339 | 3689 | 3939 | 4239 | 4431 | 4711 | 5621 | 6410 | |
O | 820 | 820 | 880 | 935 | 990 | 1070 | 1095 | 1120 | 1225 | 1275 | 1280 | 1375 | 1420 | |
F | 200 | 200 | 250 | 285 | 320 | 380 | 420 | 480 | 520 | 580 | 580 | 650 | 700 | |
G | 9000 | 9000 | 9000 | 9000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | |
W | 900 | 900 | 900 | 1100 | 1200 | 1300 | 1300 | 1400 | 1500 | 1650 | 1700 | 1800 | 1900 | |
L | 1050 | 1050 | 1100 | 1300 | 1400 | 1600 | 2000 | 2150 | 2450 | 2600 | 3000 | 3800 | 4500 | |
出口管徑 | 50 | 50 | 65 | 65 | 80 | 100 | 100 | 100 | 125 | 125 | 150 | 150 | 200 | |
控制用電氣容量 | 0.3 | 1 | 1.5 |
