- 新型自動排放裝置,實現了水質管理自動化
電氣傳導度裝置於氣水分離器濃縮循環水底部的檢知。確保在一定時間內或因負荷量增加時, 在設定的電氣傳導度值達到時將濃縮的鍋爐水排放,使鍋爐內水質達到標準。
- 獨創二連水位控制系統,強化了鍋爐使用壽命
鍋爐在低負荷運轉時,自動將水位調高以免上部水管過熱,提高鍋爐壽命。在高負荷運轉時, 動將水位調低以維持高品質之蒸氣,並提高效率。
- 運轉安靜
送風機及燃燒聲音皆較舊式同型產品低5~6dB。即使在鍋爐邊作業亦不受影響,早晚連續使用亦不致打擾鄰居的安寧。
- 點火4~5分鐘發生蒸氣
點火4~5分鐘即可獲得足壓之蒸氣,因此不必擔心要提早下班即可立刻著手工作。
- 高技術高品質
獨特開發微電腦控制,自行診斷,報告故障位置。
- 效率85%以上
爐體構造吸熱效果特佳,燃燒效率高達85%以上。
- 安全裝置及控制
安全設施有三道,絕對安全。燃燒、蒸氣壓力、及水位均全自動控制,因此運轉既安全又經濟。
- 免執照免檢查
符合〝工礦安全檢查所〞所訂之壓力容器檢查規則的免檢規定。
- 周到的售後服務
本公司在台北、新竹、台中、彰化、雲林、彰化、雲林、台南、高雄、花蓮皆有分公司及服務站, 可定期作巡迴服務,長期維護鍋爐高效率運轉外,並可機動配合現場需要作非定期服務。
項目 |
型式 |
ST-300FB |
ST-500FB |
ST-750FB |
ST-1000FB |
ST-1500FB |
性能 |
換算蒸發量 |
kg/h |
300 |
500 |
750 |
1000 |
1500 |
發生熱量 |
kcal/h |
162000 |
269000 |
404300 |
539000 |
808000 |
傳熱面積 |
m² |
5.4 |
8.7 |
9.9 |
9.9 |
9.9 |
最高壓力 |
kgf/cm² |
10 |
10 |
10 |
10 |
10 |
保有水量 |
1 |
80 |
145 |
155 |
150 |
145 |
鍋爐效率 |
% |
85 |
85 |
85 |
85 |
85 |
燃燒方式 |
- |
ON-OFF |
ON-OFF |
TWO-STAGE |
TWO-STAGE |
TWO-STAGE |
燃燒消耗量 |
1/h |
B 21.39 |
B 35.58 |
B 53.4 |
B 71.2 |
B 106.7 |
C 20.58 |
C 34.23 |
C 51.4 |
C 68.47 |
C 102.7 |
本體設備電力 |
kw |
3.75 |
6.1 |
8.6 |
10.3 |
14.3 |
輔機電力 |
給水泵馬達 |
kw |
0.75 |
0.75 |
1.5 |
1.5 |
2.2 |
送風機馬達 |
0.4 |
0.75 |
1.5 |
2.2 |
5.5 |
噴燃泵馬達 |
0.4 |
0.4 |
0.4 |
0.4 |
0.4 |
控制盤 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
電器加熱器 |
3.0 |
4.0 |
5.0 |
6.0 |
6.0 |
製品重量 |
kg |
900 |
1300 |
1750 |
1800 |
2200 |
接管口徑 |
燃料入口管徑 |
mm |
15 |
15 |
25 |
25 |
25 |
給水入口管徑 |
20 |
20 |
20 |
25 |
25 |
蒸氣出口管徑 |
25 |
32 |
40 |
50 |
50 |
爐水排放管徑 |
25 |
25 |
25 |
25 |
25 |
安全閥出口管徑 |
40 |
40 |
50 |
50 |
50&40 |
自動排放管徑 |
|
|
|
10 |
15 |
煙囪外徑 |
Ømm |
200 |
250 |
290 |
330 |
360 |
引入電源線徑 |
mm² |
3.5 |
3.5 |
8 |
14 |
14 |
尺寸 |
鍋爐尺寸 |
長 |
mm |
1220 |
1520 |
1980 |
1980 |
1980 |
寬 |
1300 |
1500 |
1830 |
1830 |
1910 |
高 |
2160 |
2230 |
2370 |
2330 |
2570 |
※產品因改良需要,亦可做部分修改。

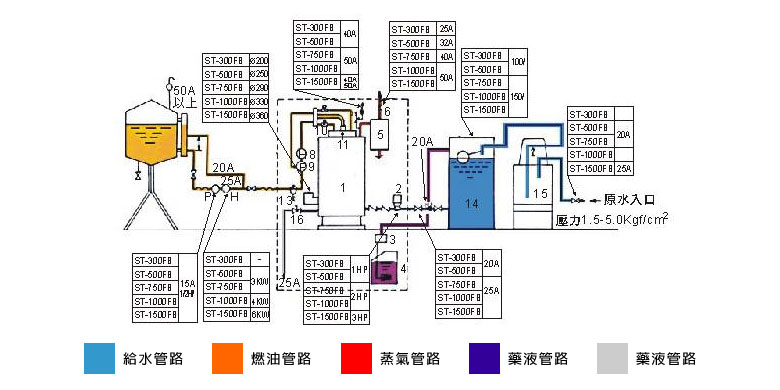

1.鍋爐本體 |
2.給水幫浦 |
3.自動藥注器 |
4.藥液箱 |
5.氯水分離器 |
6.蒸氣取出閥 |
7.安全閥 |
8.加熱器 |
9.噴燃幫浦 |
10.電磁閥 |
11.燃燒器 |
12.燃料槽 |
13.過瀘器 |
14.軟水槽 |
15.軟水機 |
16.排放閥 |
