項目 | 型式 | ST-100FD | ST-200FD | ST-300FD | ||
---|---|---|---|---|---|---|
性能 | 換算蒸發量 | kg/h | 100 | 200 | 300 | |
發生熱量 | kcal/h | 53900 | 108000 | 162000 | ||
傳熱面積 | m² | 2.9 | 3.7 | 5.4 | ||
最高壓力 | kgf/cm² | 10 | 10 | 10 | ||
保有水量 | I | 45 | 50 | 80 | ||
鍋爐效率 | % | 87 | 87 | 87 | ||
燃燒方式 | - | ON-OFF | ON-OFF | ON-OFF | ||
燃燒消耗量 | I/h | 7.37 | 14.77 | 22.17 | ||
本體設備電力 | kw | 1.1 | 1.2 | 1.35 | ||
輔機電力 | 給水泵馬達 | kw | 0.75 | 0.75 | 0.75 | |
送風機馬達 | 0.15 | 0.25 | 0.4 | |||
噴燃泵馬達 | ||||||
控制盤 | 0.2 | 0.2 | 0.2 | |||
製品重量 | kg | 325 | 400 | 800 | ||
接管口徑 | 燃料入口管徑 | mm | 8 | 8 | 8 | |
給水入口管徑 | 20 | 20 | 20 | |||
蒸氣出口管徑 | 20 | 25 | 25 | |||
爐水排放管徑 | 25 | 25 | 25 | |||
安全閥出口管徑 | 25 | 25 | 40 | |||
自動排放管徑 | ||||||
煙囪外徑 | Ømm | 150 | 200 | 200 | ||
引入電源線徑 | mm² | 2.0 | 2.0 |
2.0 | ||
尺寸 | 鍋爐尺寸 | 長 | mm | 700 | 785 | 870 |
寬 | 1100 | 1200 | 1300 | |||
高 | 1100 | 1700 | 1960 |

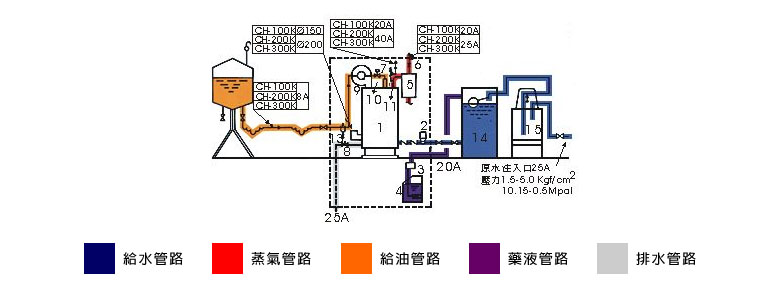

1.鍋爐本體 | 2.給水幫浦 | 3.自動藥注器 | 4.藥液箱 |
5.汽水分離器 | 6.蒸氣取出閥 | 7.安全閥 | 8.排放閥 |
9.噴燃幫浦 | 10.電磁閥 | 11.燃燒器 | 12.燃料槽 |
13.過瀘器 | 14.軟水槽 | 15.軟水機 |
