首頁 > 技術支援 > HM-TYPE空氣噴霧式重柴油燒機說明書

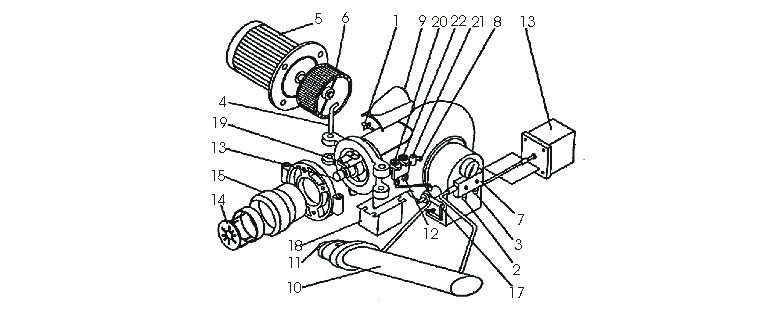

| 1.電眼 | 2.回油口 | 3.入油口 | 4.插銷 | 5.馬達 | 6.風扇 |
| 7.油壓表 | 8.瓦斯入口 | 9.觀火孔 | 10.加熱器 | 11.加熱器溫度控制器 | 12.空氣入口 |
| 13.噴油嘴 | 14.旋風盤 | 15.燃燒頭 | 16.風門控制器 | 17.油量調節器 | 18.點火變壓器 |
| 19.點火電擊棒 | 20.油電磁閥 | 21.瓦斯電磁閥 | 22.空氣電磁閥 |
燃燒機需要油壓及風壓高、低隨型號大、小而有不同，請參考下表：
| 型號/HK | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 420 | 500 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 油壓/KG | 1-1.5 | 1-1.5 | 1.5-2 | 1.5-2 | 2-2.5 | 3-3.5 | 3-4 | 3-4 | 3-4 | 4-5 | 5-6 | 5-6 |
| 風壓/KG | 0.5-1 | 0.5-1 | 0.5-1 | 1-2 | 1-2 | 2-3 | 2-3 | 2-3 | 2-3 | 3-4 | 3-4 | 3-4 |
- 電力供應系統電壓之確認
- 回轉方向之確認新認之燃燒機於試車運轉時需確認燃燒機、空壓機、油幫、馬達轉向正確。
- 操作步驟：
( 1) 打開電源開關。
( 2) 打開油閥。
( 3) 打開瓦斯開關。
( 4) 將加熱器開至〝NO〞位置 ( 溫度預先設定在80°C~90°C )。
( 5) 等加熱器指示燈熄滅後(表示油溫已到設定溫度)。
( 6) 將燃燒機、空壓機、油幫、閉關開至自動位置。
( 7) 將瓦斯點火開關開至自動位置。
( 8) 將油電磁閥開至自動位置，再按操作開關即開始燃燒。
(如點火失敗警報鈴響，即先按 停止按鍵，再按位於控制箱內控制器紅色復歸按鈕)。
( 9) 低燃燒操作約二分鐘後，可開高燃燒開關，以後高燃燒之替換由壓力開關或溫度開關自 動控制。
(10) 停機時將高燃燒→低燃燒→瓦斯點火→燃燒機空壓機、油幫關至停、OFF'位置。
(11) 不用時關閉瓦斯開閥、泊閥、電源總闖關。
(12) 本機設有手動及自動開關，平常用自動操作，如自動故障再用手動操作。 - 用手動操作時，要照以下順序操作：
(1) 將燃燒選擇開至手動位置。
(2) 再開燃燒機油幫空壓機至省動位置。
(3) 再開瓦斯點火開關至手動位置。
(4) 開油電磁閥開關時要先確認瓦斯有點著才能啟動(如瓦斯沒點著，就不能啟動)。
(5) 火點著後再將瓦斯點火關至停火位置。
(6) 停機時先關油電磁閥→瓦斯點火→燃燒機油幫、空壓機到停止(STOP)位置。
如果發生故障，必須先檢查故障之根本要求：(1)電路 (2)供油路 (3)聯鎖控制裝置若已確定並非以上外在原因，則按下列步驟檢修：
| 故障狀況 | 造成原因 | 處理方法 |
|---|---|---|
| 燃燒機不著火，點火棒沒有火花 | 點火棒問隙太寬或位置不當 | 調整至正確位置間隙大火，點火棒沒有置不當約在3-4mm左右 |
| 點火棒間隙挾有碳渣 | 清除之 | |
| 點火棒絕緣部位裂損 | 換新品 | |
| 點火變壓器 | 換新品 | |
| 燃燒自動控制器故障 | 換新品 | |
| 點火棒有火花 但點不著 點火棒有火花 而瓦斯花也正常而點不著 |
瓦斯電磁闊故障 | 換新品 |
| 沒有瓦斯 | 換瓦斯 | |
| 低燃燒風門角度太大點不著 | 風門角度逐步減小試之(低燃燒時大約30。) | |
| 油壓太低或油壓太小 | 調高油壓或油壓調大至適當位置 | |
| 油溫度太低黏度高致由不能霧化 | 調整加熱器溫度至80℃-90℃ | |
| 空壓機磨損或風管破裂,風壓太低致油不能霧化 | 檢查空壓機,更換風管風壓在1KG以上 | |
| 噴油咀內部阻塞 | 拆下清洗之 | |
| 油閥故障 | 換新品 | |
| 燃燒自動控制器故障 | 換新品 | |
| 點著後約10秒又熄火 (高燃燒未開) |
光電管(電眼)損壞或污損至火燄監視不正常 | 換新品或擦拭電眼 |
| 燃燒自動控制器故障 | 換新品 | |
| 低燃燒油量太小至火燄光度不夠 | 調高油壓或油開關 | |
| 燃燒中熄火低燃燒或火燄閃爍不穩而回火 低燃燒正常變高燃燒時就熄火或火燄閃爍不穩而回火 |
低燃燒時風量太大油量太小而熄火 | 油壓加高或油量加大 |
| 低燃燒時風量太小油量太大而悶熄造成"呼呼"爆裂聲 | 減低油壓或減小油量 | |
| 油壓不穩定 | 排放管內空氣 | |
| 高燃燒風量太大油量太少 | 逐步減小風門角，油壓加高或油量加大，調整油量調節器 | |
| 高燃燒油量太大風量太少 | 降低油壓或減少油量 | |
| 旋風盤通風孔被積碳阻塞通風不良 | 清除積碳 | |
| 油質滲有水份 | 渙油試之 | |
| 冒白煙 | 風門角度設定太大,風量過剩 | 逐步減小試之 |
| 油壓太低或油量太小 | 油壓加高或油量加大 | |
| 泊質滲有水份 | 渙油試之 | |
| 冒黑煙 | 風門角度設定太小,風量不夠 | 逐步增大試之 |
| 油壓太高或油量太大 | 降低油壓或減小泊量 | |
| 熄火指示燈亮警報器響 | 馬達不啟動 | (1)(2)參考故障狀況(一)排除修復再按復歸開關(控制箱內紅色按鈕) |
| 點火失敗 | ||
| 自動程序控制器故障 | 換新品 | |
| 燃燒機馬達不啟動 | 馬達電磁開關超過負荷，跳脫 | 按復歸按鈕 |
| 燃燒機停機時爐內火焰繼續燃燒或漏油 | 油閱內部有雜物阻塞 | 清除油閥內部 |
| 油閥故障 | 換新品 | |
| 燃燒時火焰閃爍不定形如波浪狀 | 空氣電磁閥內部有雜物阻塞 | 清除空氣閥內部 |
